안녕하세요~ 히트솔입니다~
저희는 항상 새로운 제품을 개발하는데 주력합니다.
히트솔의 기업부설연구소는 방열부품, 소형제품개발을 주력으로 하고 있습니다.
스카이빙 형상가공은 물론,
스카이빙으로만 가능한 구조물의 제작도 진행하고 있습니다.
앞으로 "Amazing Skiving"으로 유튜브 채널을 새롭게 개설하여, 어디에서도 볼수 없었던 스카이빙 가공기술의 한계를 시험해 볼 예정입니다.
이번에 소개시켜드릴 제품은 "스카이빙 싱크"라고 명명한 스카이빙 구조물의 제작에 대해 소개시켜드리고자 합니다.
저희는 여러 대학교와 함께 연구개발을 진행하기도 하는데요..
유럽원자핵공동연구소의 연구개발의 일환으로 국내 모 대학의 저명한 박사님의 의뢰로 개발을 시작했습니다.
원자핵검출기용으로 제작하고자 하시는 형상
OK~ 맡겨주십쇼~!!
유럽원자핵공동연구소(CERN)
세계에서 가장 큰 입자물리 가속기연구소로서
1954년에 스위스에 설립된 유럽의 대표적인 공동 연구시설이며,영국,프랑스
이탈리아,독일,스위스등 20개의 회원국들의 합동 연구개발사업
뭔가 대단한 연구에 사용될 것같은 느낌적인 느낌에 필받아
다같이 달려들었습니다. ^^;
* 고객 요구사항에 맞추어, Base 0.5mm, 핀두께 0.45, 핀높이 23mm로 제작을 해보았습니다.

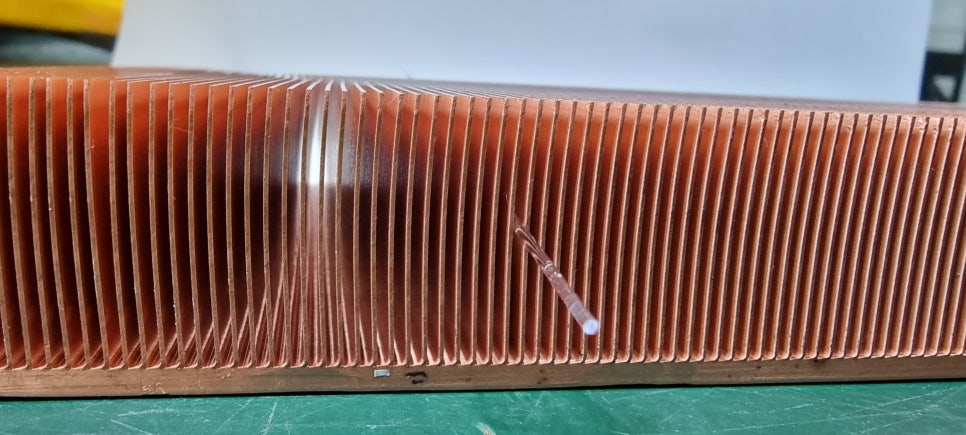

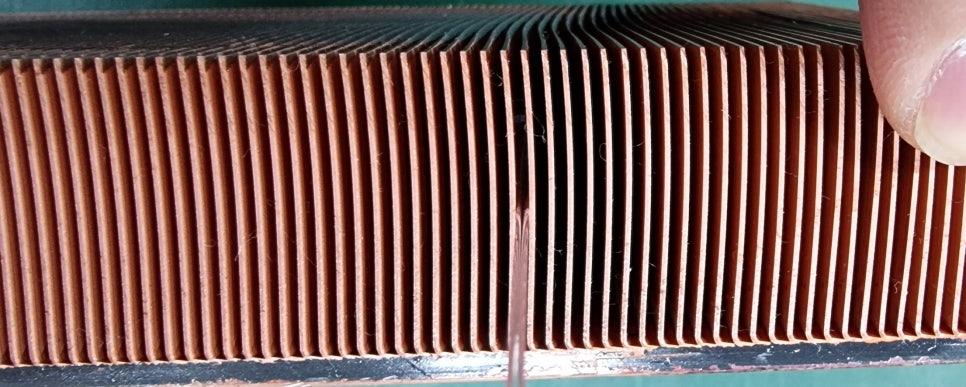

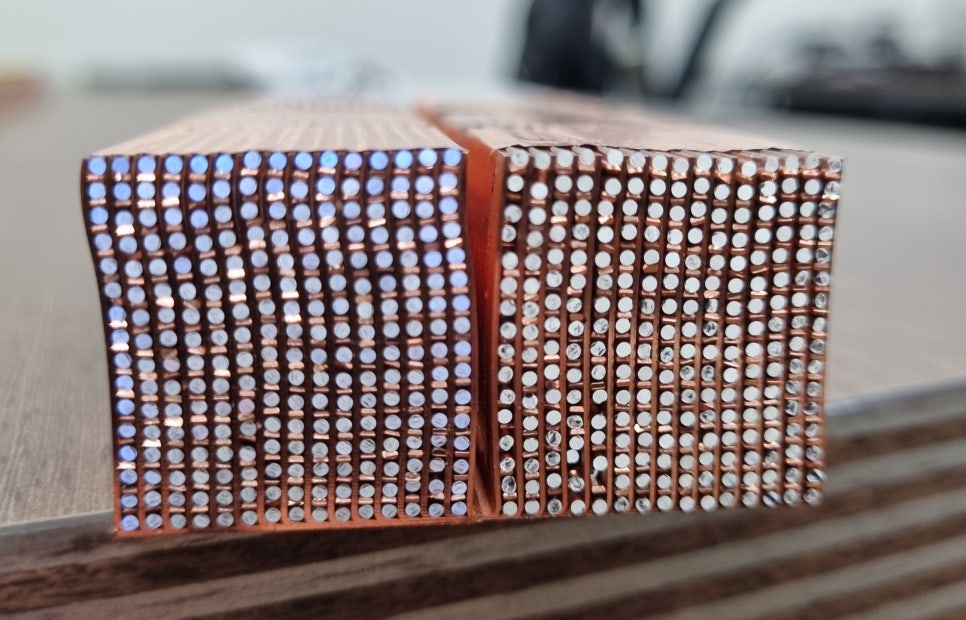

1pitch간격으로 파이버가 잘 삽입됨.

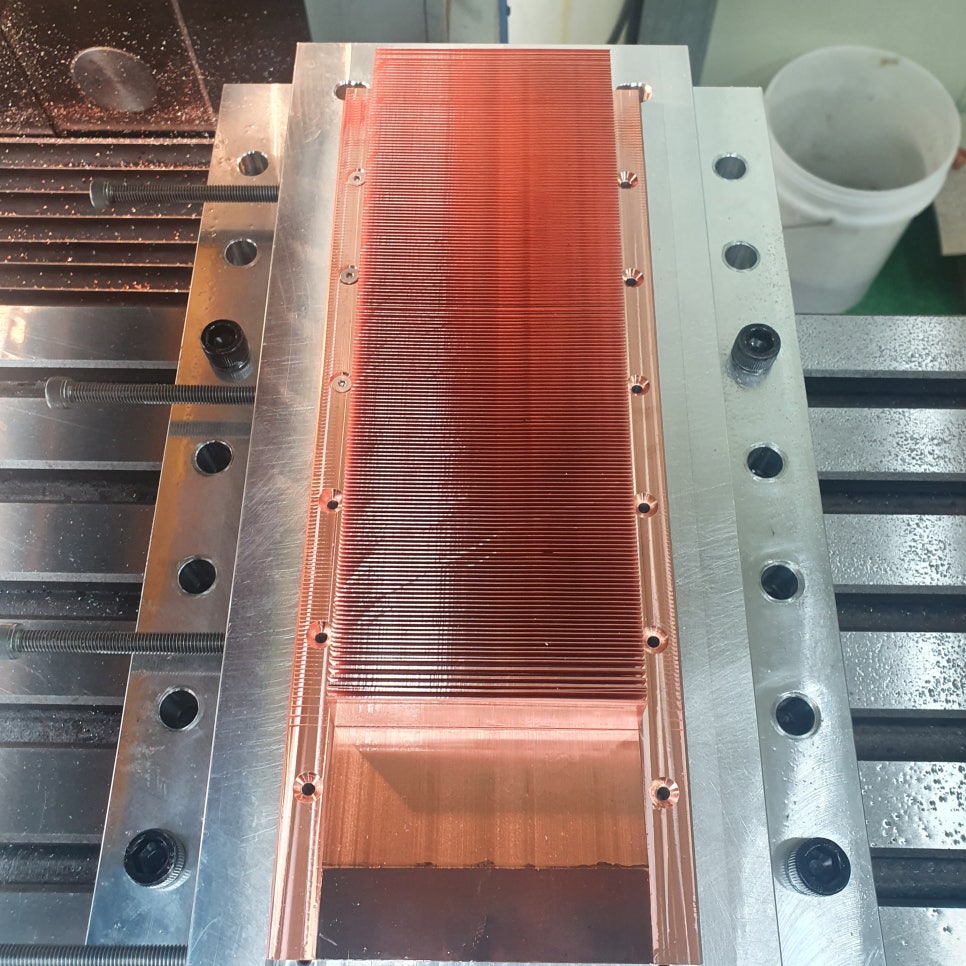

스카이빙 가공
1차 샘플을 만들었습니다.
아무래도 베이스는 얇고, 핀길이는 상대적으로 길어짐에 따라 난이도가 역시 있군요...
그래도 우리는 히트솔~!!! 심기일전하여, 계속 도전해 봅니다~

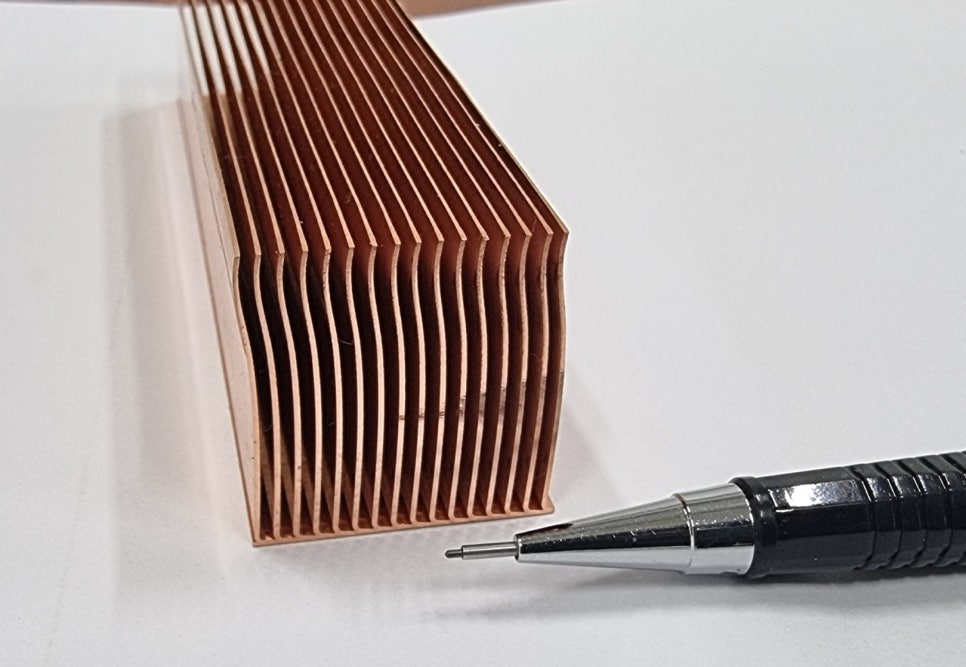

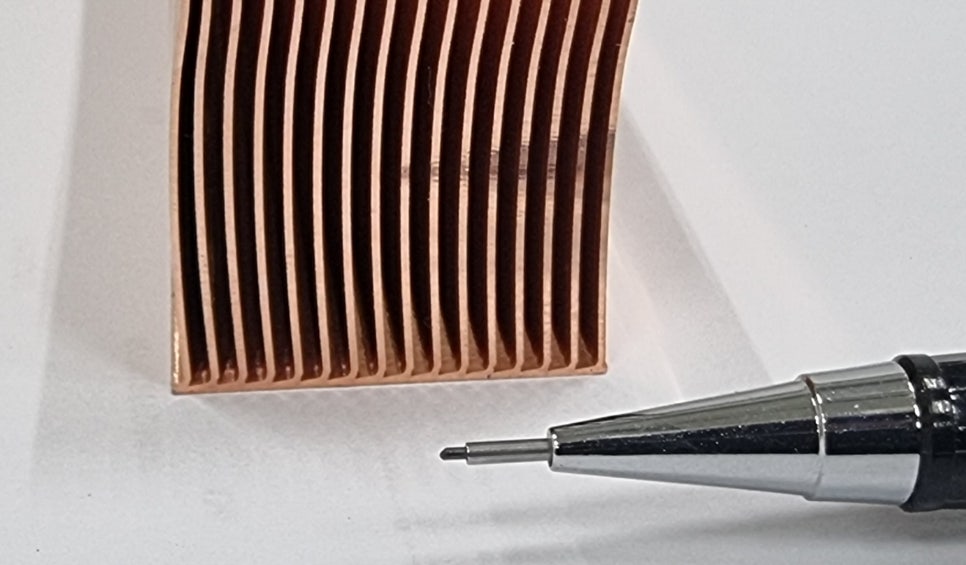

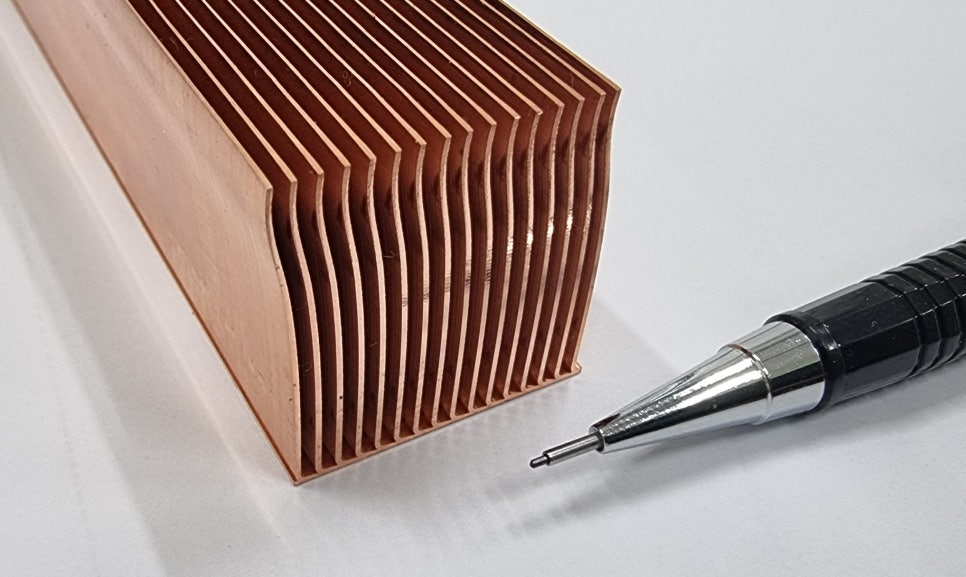

1차 샘플 제작완료
1차 샘플 제작시 핀의 약간의 휘어짐이 발생되었는데,
이는 재료의 열처리 과정에서 발생된 재료의 문제였으며, 구리 소재의 가공시에는 적합한 열처리과정을 해야 합니다.
저희 양산품보다 얇은 재료의 열처리를 하다보니 과열처리가 되었습니다. 조건을 변경해서 다시 제작합니다.
2차시에는 설계의 변경을 요청하셔서 조금 낮은 형상으로 넓게 제작해드렸습니다.
Base를 얇게 하기 위해서 여러가지 방법을 시도해보았으며, 히트솔만의 노하우도 개발하게 되는 계기가 되었네요.
가공영상은 추후 유튜브에서 차차 공개할 예정입니다."Amazing Skiving"채널을 기대해주세요~

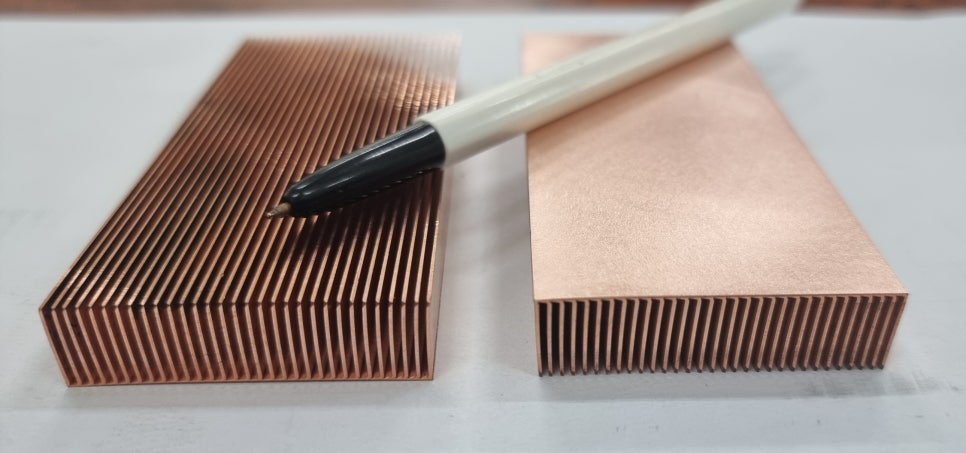

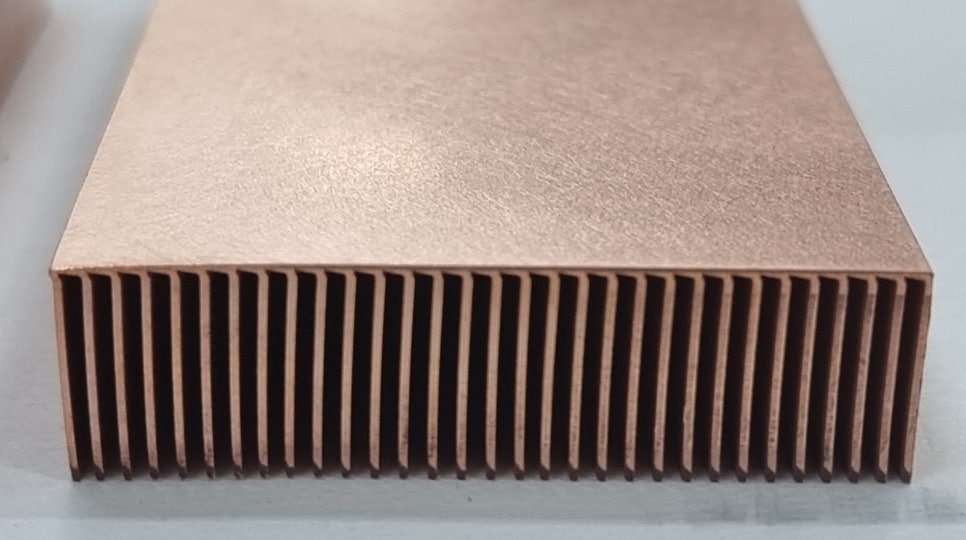

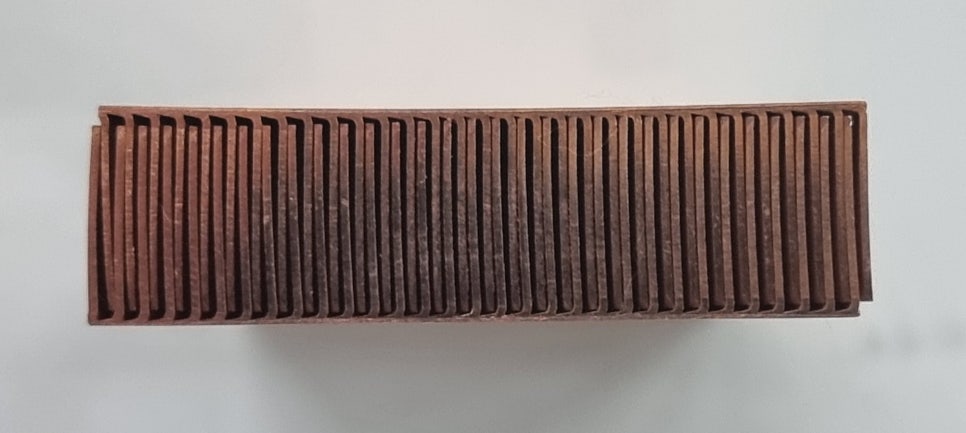

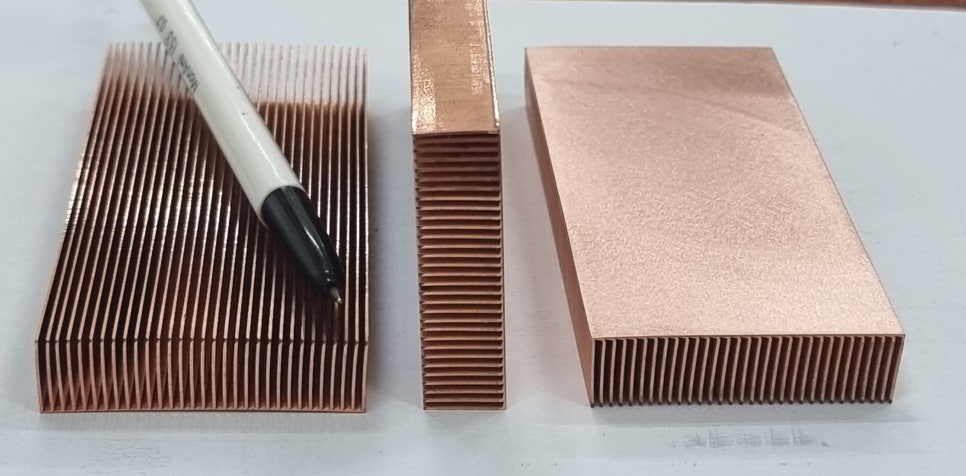

2차 샘플 제작완료
물론, 아직 완성단계는 아니지만, 추가적인 보완사항을 Feed back받아 개선 적용할 예정입니다.
현재 연구팀 교수님께서 스위스에 출장중으로 "Skiving Sink"를 소개하고,
적용성 평가를 마치게 되면 소량 평가용 샘플을 추가로 제작하게 될 것 같습니다.
무엇보다 세계적인 연구개발사업에 조금이나마 도움이 될수 있다는 사실에 한편으로 뿌듯하네요~^^
참고로~ 어메이징 스카이빙 가공의 힌트사진 한장 투척하고 마칩니다~
우리 솔님들~
뜨거운 여름 시원한 휴가가 되시기 바랍니다~~~~~~

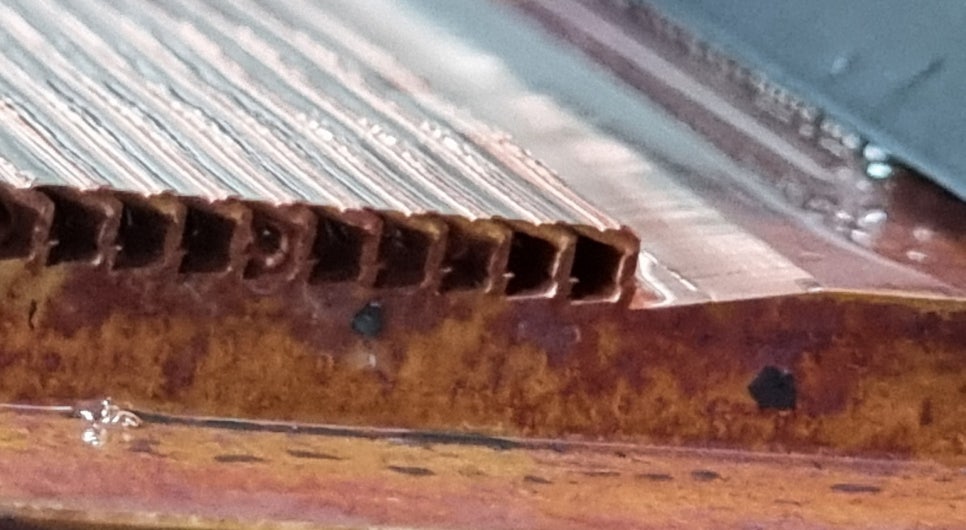

ㄱ자 스카이빙 (히트솔 특허 출원중)
